简介:
供水系统是国民生产和生活不可缺少的一部分。传统的供水方式占地面积大,水质容易污染,基础设施投资大。然而,主要的缺点是水压不能保持恒定,导致一些设备不能正常工作。变频调速技术是一种新型成熟的交流电机无级调速技术。它以其独特而优异的控制性能被广泛应用于调速领域,尤其是供水行业。由于安全生产和供水质量的特殊需要,对恒压供水压力有严格要求,因此变频调速技术得到了更深入的应用。
将管网的实际压力与反馈后的给定压力进行比较。当管网压力不足时,变频器增加输出频率,水泵速度增加,供水增加,迫使管网压力上升。相反,水泵速度减慢,供水量减少,管网压力降低,并保持恒压供水。
功能:
恒压供水可以在泵站供水中完成以下功能:
(1)保持恒定的水压
(2)控制系统可以手动/自动操作
(3)多泵自动切换运行
(4)系统睡眠和唤醒,当外界停止用水时,系统处于睡眠状态,直到需要水才能自动唤醒
(5)在线调整PID参数;
(6)泵组和线路保护检测报警、信号显示等。
与其他供水方式相比,变频恒压供水设备除了具有明显的节能效果外,还具有以下明显的优点:
1.恒压供水技术利用变频器改变电机的功率频率来调节水泵的转速和改变水泵的出口压力。与通过调节阀门来控制水泵出口压力的方式相比,它具有降低管道阻力和大幅度降低截流损失的效果。
2.由于变量泵工作在变频模式,其出口流量小于额定流量,泵速降低,从而减少轴承的磨损和发热,延长泵和电机的机械寿命。
3.水泵电机采用软启动方式,根据设定的加速时间进行加速,避免了电机启动时电流冲击的影响和波动对电网电压的影响,同时避免了电机突然加速造成泵系统的喘振。彻底消除水锤。
4.恒压自动控制无需操作人员频繁操作,降低了人员的劳动强度,节省了人力。
应用领域:
1、自来水供应、生活区及消防给水系统,也可用于热水供应、恒压喷淋等系统。
2、工业企业生活、生产供水系统和其他工厂需要恒压控制的领域(如空气压缩机系统的恒压供气、恒压供气)。恒压和变压控制适用于各种场合,冷却水和循环供水系统。
3.污水泵站、污水处理和污水提升系统。
4、农业排灌、园林喷雾、水景和音乐喷泉系统。

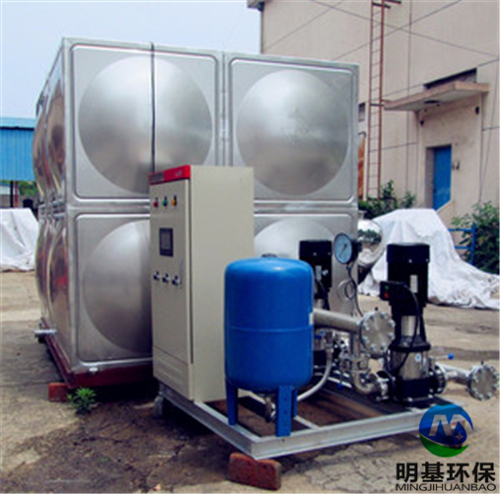

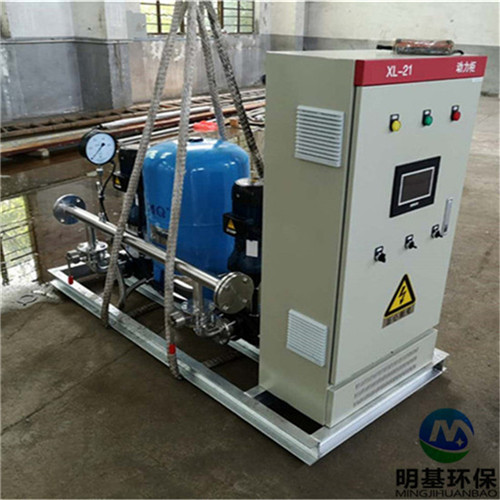

5.酒店和大型公共建筑的供水和消防系统。恒压供水设备:
在恒压供水设备中,内部增加了辅助小泵功能。当用水量不超过小泵的出水量时,辅助小泵供水并保持压力。当用水量超过小泵的出水量时,压力传感器会检测管道中流体的压降。经过分析和计算后,微机控制器根据计算结果向变频器输出信号。变频器控制变频主泵的运行,并根据用水量调节水泵的数量,大大节约了电能和水。

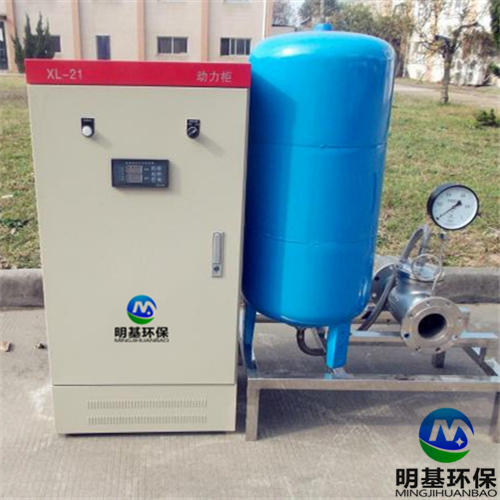

恒压供水设备采用气动供水。利用密封水箱和水箱内的高压气水压力达到供水的目的。具体工作顺序是水泵通过止回阀将水压入水箱,使水箱中的气体被压缩,压力逐渐增加。当压力达到规定的上限时,电接点压力表将通过控制柜自动停止泵。设备内的水压高于外部管网,水自动输送到供水管网。当水箱中的水位下降,水箱中的气体膨胀压力下降到规定的下限位置时,电接点压力表通过控制柜重新启动水泵。如此反复,使设备供水。当油箱中的气体不足时,空气补充阀会自动补充气体。
工作条件:
1.运输介质:冷热清洁、不易燃易爆、不含固体颗粒或纤维的液体。
2.液体温度:常温型-15至70热水型70至120
3.周围环境:无水滴、蒸汽、浮尘和金属颗粒。(1)无阳光、高温和严重粉尘的场所
(2)无腐蚀性、易燃气体和液体场所
(3)无振动,易于维护和检查。
4.环境温度:最高45,通风良好。
产品特性:
1、节电23-55%;
2.多泵组能可靠实现软启动和交替运行,大大延长了设备的使用寿命;
3、特定缺相、欠压、过压、过流、过载、短路、过热、失速等自动保护功能;
4、节省投资,减少占地、安装、使用和维修方便;
5.采用数字PID调节,恒压精度高,水压波动小。
6.它能满足恒压变量和变压变量等各种工况的要求。
(1)稳流补偿器和真空抑制器的控制方式
当市政管网供水量不足或用户用水量大于市政管网供水量时,开启真空抑制器,空气进入稳流补偿器,使原来关闭的补偿器变成截止水箱,抑制负压的产生。另外,在稳流补偿器中设置液位控制,当水位低于低水位时,水泵停止工作。
(2)自控限流模式
当市政管网供水不足或用户用水量大于市政管网供水能力时,采用压力传感信号的反馈来限制变频器,使水泵不会带过多的水,当市政管网供水满足要求时,系统恢复正常。
(3)压力控制点模式
当市政管网供水不足或用户用水量大于市政管网供水能力时,将直接启动变流量恒压供水泵。供水满足要求后,系统将恢复正常。
