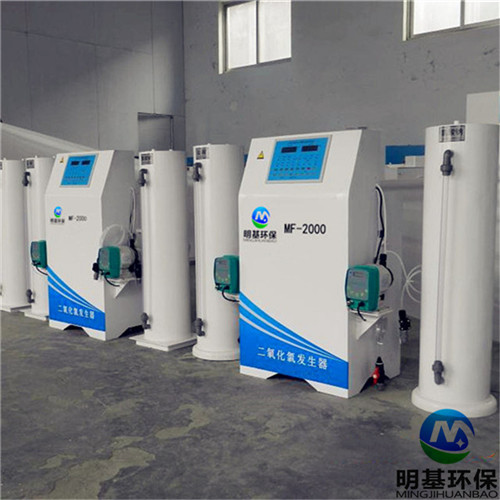

1.总体结构：二氧化氯发生器由进料系统、反应系统、控制系统和安全系统组成；发电机外壳由聚氯乙烯材料制成。
2.工作原理：氯酸钠水溶液和盐酸溶液通过计量泵输入反应器，在一定温度和负压下充分反应，产生的二氧化氯主要被水射流吸收，与水充分混合形成消毒剂，然后引入消毒水中。
3.二氧化氯发生器主要部件的功能和工作原理：
(1)水喷射器：水喷射器是根据喷射原理设计的一种抽气元件。动力水通过水喷射器时，内部产生负压，外部空气在压差的作用下被吸入水喷射器，从而实现吸入。吸入的二氧化硫与混合形成消毒液。此外，水射流也用于原料罐的吸收。
(2)计量泵：输送原料和调节流量。
(3)反射器的通气口[进气口]:设备运行时的空气通道，安装时可与管道连接并向室外开放，与大气保持连通。
(4)电接触压力表：电接触压力表是保护设备安全运行的装置之一。其工作原理是当水射流前端的水压低于设定值时，仪表控制计量泵停止进料。
(5)原料液位传感器：原料液位传感器也是保护二氧化氯发生器设备安全运行的装置之一。它安装在两个原料罐的底部。当任何原料用完时，计量泵将停止进料。
(6)温度控制器：温度控制器是系统的加热控制机构，保证氯酸钠和盐酸有较好的化学反应温度。
(7)控制器：控制器是二氧化氯发生器的控制核心，完成整个系统的自动控制。
二氧化氯发生器的工作原理基本如上所述。了解它的原理也会让你更好地使用产品。
常见故障及解决方法
二氧化氯发生器具有一系列优点，如适用性好、质量优良、传热效率高、反应过程加热功耗低。因此，它被广泛应用于发电厂、锅炉厂、乳品厂等行业。设备在使用过程中不可避免地会出现故障，但这并不重要。今天，我们将向您介绍二氧化氯发生器常见故障的原因及解决方法：
一、常见故障：设备无负压，即设备内听不到气泡声。
原因：动态水压不够，水喷射器前后没有压差，不能驱动水喷射器工作。
解决方法：水压需要调整，安全阀已经打开需要复位，压管阀漏气。
二，水温过高(超过设定值)，温度显示超过设定值并持续上升。
原因：温度指示器损坏。
解决方法：应切断电源更换显示仪器，否则插件可能接触不良，造成仪器显示混乱；当水温很高，但仪表显示低于设定值时，原因是温度显示仪表与液位控制器连接错误，请更换线头。
第三，恒温器通电后不加热，温度显示在设定值之间，水温很低，绿灯不亮。
第三，恒温器通电后不加热，温度显示在设定值之间，水温很低，绿灯不亮。
原因：电阻丝因受热而断裂，或热电阻触点严重腐蚀或接触不良。
解决方法：打开设备后盖，用万用表测量是否开路，如果生锈，用砂纸清洗；水温很低，温度显示也很低，绿灯长亮表示加热管坏了，或者加热管与开路接触，或者电线生锈，所以应该更换加热管或者清除污垢；水温很低，温度显示也很低，故障灯亮，表示水位计有故障。检查电极和温度控制器之间的线路是否断开。电极使用时间很长，周围有一层水垢，应该去掉。如果线路和电极正确，则水位计损坏；水温低，温度显示低，电磁接触器未被吸引或持续吸引，表明液位控制器损坏或接触器被检查。
二氧化氯发生器的日常维护方法
1.初次运行前，必须参加设备内的清洁水，严禁空运转。
2.设备的温控水箱应经常加水，以防止加热器损坏。控制器配有保护装置。当水箱水位低于设定值时，控制柜上的故障灯亮，应立即补充水。
3.如果动力水源俄断水，应立即关闭计量阀。
4.当二氧化氯发生器的计量泵停止进料时，水喷射器应连续运行一小时以上，以便反射炉内的二氧化氯气体能在空闲时间内被充分抽出，从而避免气体从进水管溢出。
5.当材料富含杂质时，很容易堵塞。注意分类和疏通。
6.二氧化氯氧化性强，设备的软塑料管易老化，密封不严，应定期检查和更换。
7.定期将沉淀物放入反射炉。如果发现反射炉液位管的液位超出正常范围，说明沉积物太多，应立即进行清洗。检查材料的质量。
8.盐酸是一种强酸。操作人员应戴防护手套。应防止氯化钠材料与各种酸性物品存放在一起，并远离火源。
